DVD
Software Update:
GDP 5105
GDP 6155
MALAGA SE 1235Ost 1.11 (exe_1,86MB)
GDP 3105
GDP 3205Ost 1.05 (exe_1,13MB)
GDP 5100 /x
GDP 5120
GDP 6150 /x
Malaga SE 1230West 1.11 (exe_1,86MB)
GDP 3100
GDP 3200West 1.05 (exe_1,13MB) Update Anleitung (PDF_30,8KB)
GDV 130
GDV 130/02
GDV 130/04
Malaga SE1210Update 6.36 (exe_422KB)
Ältere Software:
Für GDP 5100/x, GDP 5102, GDP 5120, GDP 6150/x, Malaga SE 1230
Update1.10 (exe_1,86MB)
Update Information 1.10 (PDF_71,6KB)
Entriegeln des elektronischen Zahlenschlosses (Kindersicherung):
GDV 120 - Zahlenfolge 788444
GDV 130 u. SE 1210 - Zahlenfolge 8095
Alle GDP 3xxx 5xxx 6xxx u. SE 1230 - Zahlenfolge 1999
Service Codes:
Code für das Service Menü ist 8500 (GDP Modelle)
Auslieferungszustand wieder herstellen: (GDP Modelle):
Die beiden Tasten für Titel vor- und Rücksprung drücken und Gerät am Netz anschließen. Dabei werden die Kundenspezifischen Daten gelöscht.
Recht reichhaltige Informationen zu Grundig DVD Playern finden sich auch hier.
VIDEO
Allgemeine Codes:
Code eingeben und mit "OK" bestätigen. Bei neueren Geräten Taste "Code" drücken und Code eingeben.
Nicht alle Recorder unterstützen alle Codes!
Funktion Code Bemerkung Dauerlauf Wiedergabe/Aufnahme 8501 V- Eintastung ein 8510 V- Eintastung aus 8511 Durchschleifbetrieb (AV2->AV1) ein 8513 Durchschleifbetrieb (AV2->AV1) aus 8514 AV Schaltspannung ein 8513 Nur bei GV470 AV Schaltspannung aus 8514 Bedienebene Video 1 8516 Bedienebene Video 2 8517 HF-Modulator aus 8518 HF-Modulator ein 8519 Empfang des 10 Bit Code ein 8526 Empfang des 10 Bit Code aus 8527 IDP1 Programmer 8527 Abgleich V-Impuls 8528 IDP2 Programmer 8528 16:9 Automatik aus 8532 16:9 Automatik ein 8533 RGB Durchschleifbetrieb aus 8542 Nur bei GV 6xx Hifi RGB Durchschleifbetrieb ein 8543 DOS 312/312 Zeilen ein (für 50Hz) 8546 DOS 312/313 Zeilen ein (für 100Hz) 8547 NICAM Test aus 8560 Nur bei NICAM NICAM Test ein 8561 Piezopiepser aus 8562 Nur City Line / Super Elite Piezopiepser ein 8563 Manuelle Senderabstimmung 8570 Nur bei GV4xx Sendersuchlauf 8571 Bildsuchlauf über Shuttle Rad 8587 Spulen über Shuttle Rad 8588 Cassetten Nummer bei Archiv ändern 8596
Spezielle Codes:
GV 470: Code 8542/8543 -> Info Meldung Pay-TV Sender aus/ein
VS960VPT: Code 8512 -> Demo Mode
Entriegeln des elektronischen Zahlenschlosses (Kindersicherung):
GV7xx, GV 6xx, GV 5xx, GV 4xx, GV 2xx, VS 9xx, VS6xx, VS505 bis VS510: "Code" drücken und Zahlencode 4934 eingeben und mit OK bestätigen. Danach Gerät ausschalten, Taste Stop drücken oder Netzstecker zeihen. Bei älteren Geräten Zahlen direkt eingeben und mit OK bestätigen.
GV4xx, GV5xx Exportgeräte: Im Standby die Stop oder Standby Taste der Fernbedienung so lange drücken, bis in der Anzeige des Recorder "UNLO", "UNLOCKED" oder "FREE" erscheint.
TVR3700: Auf der Fernbedienung die Stop-Taste gedrückt halten und am Gerät die Play-Taste drücken. Taste "STAND-BY" drücken oder Gerät vom Netz trennen.
TVR3710, TVR5100, TVR5500: Nacheinander Taste Lautstärke +, Lautstärke -, Programm -, Programm + drücken (evt. mit "OK" bestätigen).
TVR4500, TVR4510, TVR5510: Gerät ausschalten und vom Netz trennen, Gehäuserückwand entfernen, Kabel lösen und Videorecorder nach hinten aus dem Gehäuse ziehen, Gerät am Netz anschließen uns einschalten, Service-Testpunkte auf der Bedieneinheit kurz miteinander verbinden, Gerät ausschalten und vom Netz trennen.
VS 200 bis VS 267: Gerät ausschalten, Gehäuseoberteil abnehmen, Stecker B1 von der Ablaufsteuerung abziehen, Gerät einschalten, nach ca. 2 Sekunden Stecker B1 aufstecken, Gerät ausschalten.
VS300 bis VS460: Gerät ausschalten, Gehäuseoberteil abnehmen, Gerät einschalten, Service-Testpunkte auf der Bedieneinheit kurz miteinander verbinden, Taste STOP drücken, Gerät ausschalten.
VS500: Mit der Fernbedienung die Zahlenfolge 4934 eingeben und mit Taste "0000" bestätigen. Taste Stop drücken.
VS520 bis VS550: Gerät ausschalten, Gehäuseoberteil abnehmen, Gerät einschalten, Service-Testpunkte auf der Bedieneinheit kurz miteinander verbinden, Taste STOP drücken, Gerät ausschalten.

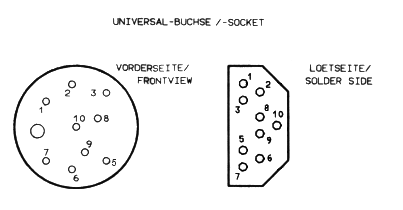

Universalbuchenbelegung:
Pin 1: GND
Pin 2: Reset / 5V
Pin 3: 12V
Pin 4:
Pin 5: SCL
Pin 6: CLOCK FB / Kamera Start/Stop
Pin 7: SDA
Pin 8: SDA / Kamera Start/Stop / Kamera Edit
Pin 9: DATA FB
Pin 10: Hifi / 12VDie Universalbuchse ist vor allem bei älteren Videos (VS3xx bis GV2xx) zu finden. Über diese Buchse kann man hauptsächlich 3 Dinge tun:
1) Steuerung des Video Recorders durch die Fernbedienung eines angeschlossenen Grundig TV Gerätes (oder auch externe Empfänger).
2) Sat Steuerung. D.h. der Videorecorder kann bei angeschlossenen Grundig Satelliten TV Receivern die Programme umschalten. Soweit bekannt erst ab VS540 möglich.
3) Steuerung einer Videokamera zu Schnitt zwecken.
Wie man sehen kann ist die Buchse nicht unbedingt immer gleich belegt. Eigentlich immer zu finden ist aber SCL an Pin 5 und SDA an Pin 7. Masse ist immer an Pin 1.
Die Sat Receiver Steuerung wird mit Leitung CLOCK FB gemacht. Ein Sat Steuerkabel benötigt nur 2 Verbindungen. Pin 6 ("Daten") und Masse. Als Original Kabel hat es die Nummer 27511-384.01 In neueren Videos ist die Sat Steuerung als Cinch, 3,5 oder 2,5mm Klinkebuchse ausgeführt.
Das VKF30 Kabel (27552-948.15) dient zur Steuerung eines VHS Recorders durch einen TV mit FB Buchse. Es werden die Pins 6, 9 und 1 beschaltet.
Interessante Service Infos:
Video 2000 Fernbedienmöglichkeiten 2/84 (PDF_392KB)
Video 2000 Kassette / E-Teile und Infos (PDF_173KB)
Fernbedienungscodes und Ebenen 19/90 (PDF_549KB)
Archiv System / Nachrüstung und Infos 10_15/93 (PDF_946KB)
Synchron Edit Steuerung 14/93 (PDF_377KB)
